管道压力、流速、流量计算及标况与工况流量转换

在实际工业管道工程设计中，我们经常会根据客户所给的相关技术参数来设计符合实际生产要求的合理的工程方案，所以，如何确定管道内流速V、压力P、流量Q三者之间的关系变得尤为重要。

一、管道压力、流速、流量的基本关系

1. 连续性方程：流量与流速的基本关系

• 公式：

Q = v × A

其中：

• Q   为流量（ m³/s ）；

• v   为流体流速（ m/s ）；

• A   为管道横截面积（ m² ），。

• 应用场景：

已知管径和流速可求流量，或已知流量反推流速（如设计管道时确定管径与流速的匹配关系）。

2. 伯努利方程：压力与流速的关系

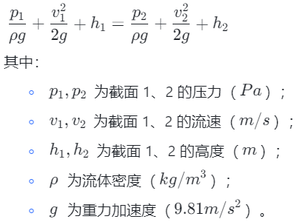

• 简化公式（不可压缩流体，忽略阻力）：

• 推论：

当高度差可忽略（ h1≈h2 ）时，压力能与动能相互转化，即压力差可转化为流速差（如文丘里流量计的原理）。

3. 阻力损失对压力与流量的影响

实际管道中需考虑阻力损失，分为沿程阻力和局部阻力。

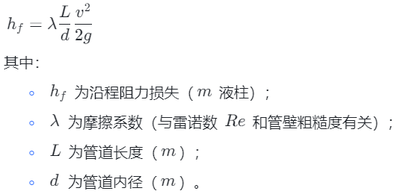

• 沿程阻力损失（达西公式）：

• 局部阻力损失：

二、标况与工况流量的转换

1. 标准状态（标况）与工况状态的定义

标况（Standard Condition）：

常用标准：

国际标准（ISO）： 0℃ （273.15 K），101.325 kPa（1 atm）；

中国工业标准： 20℃ （293.15 K），101.325 kPa（GB/T 2624）。

工况（Working Condition）：

实际工作条件下的温度（ T ）和压力（ P ），需根据现场参数确定。

2. 气体流量的标况与工况转换

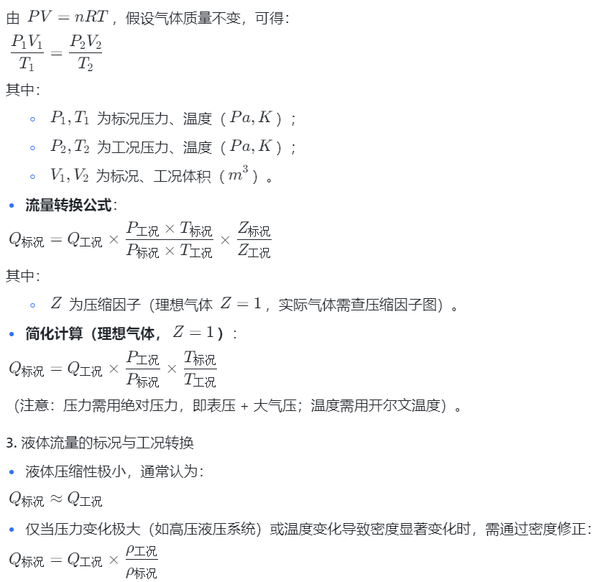

• 理想气体状态方程推导：

三、示例计算

四、注意事项

单位统一：

压力： Pa （绝对压力）；

温度： K （开尔文）；

管径： m ；流速： m/s ；流量： m³/s 。

气体压缩性：高压气体需考虑压缩因子 Z ，可通过查表或状态方程计算。

阻力损失：长距离管道或高精度计算时，需详细计算沿程阻力和局部阻力，避免流量偏差。

通过以上公式和示例，可实现管道参数的基本计算及工况与标况流量的转换，实际应用中需结合具体工况和流体性质调整参数。

SEIKOM Electronic 的创新解决方案

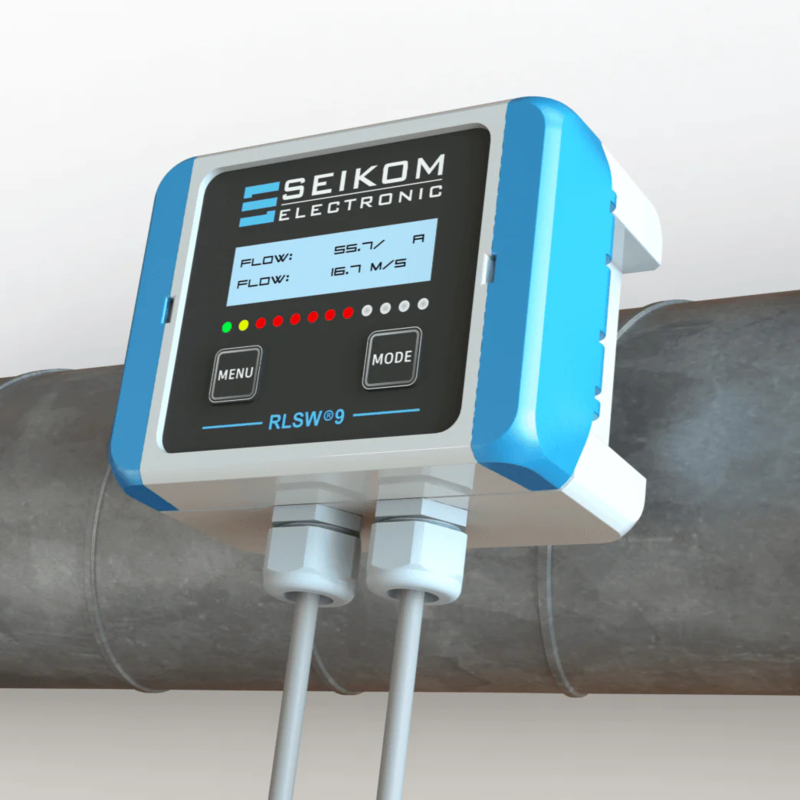

凭借 RLSWR9 体积流量计，SEIKOM Electronic 为量热式体积流量测量提供了成熟的解决方案。RLSWR9 有不同的版本，因此可以更好地适应不同的工业应用。标准版本适用于高达 80°C 的介质，而专门开发的版本允许测量高达 350°C 的介质。
