最常见的流量测量方法概述

在工业中，流量测量 - 无论是液体还是气体 - 在控制、调节和监测过程方面起着至关重要的作用。正确选择测量方法对于作过程的效率和安全性至关重要。在本文中，我们概述了最常见的测量方法。

流量测量方法的选择取决于多种因素，包括介质类型、所需的精度和应用领域。

机械式流量测量

机械流量测量是历史最悠久的测量方法之一。它包括叶轮、桨轮和椭圆轮计等经典方法：

• 叶轮仪表：在这里，流体的流动驱动叶轮。轮子的速度与流速成正比，因此与体积流量成正比。

• 桨轮计：类似于桨轮计，但具有测量流量的桨布置。

• 椭圆形齿轮计：两个椭圆形齿轮相互滚动，其旋转可以直接测量体积流量。

这些设备使用在流动介质中移动的物理组件。旋转部分与流速成正比，因此与体积流量成正比。

虽然机械流量计通常坚固耐用且结构简单，使其价格低廉且用途广泛，但随着时间的推移，机械磨损会导致测量不准确，尤其是固体在介质中流动，因此需要定期清洁和检查。

量热式流量测量

该过程使用两个温度传感器：一个传感器测量介质温度（参考传感器），另一个传感器加热介质（加热元件）。介质流动得越快，供应的热量消散得越快。冷却速率或两个传感器之间的温差是介质流量的量度，用于计算流量。

这项技术的优势尤其值得注意：

• 无活动部件：这意味着磨损更少，长期可靠性高。

• 对污垢不敏感：由于介质中没有活动部件，因此量热传感器具有极强的抗污染能力。

• 易于安装和维护：量热传感器可以很容易地集成和维护在各种系统中。

• 高灵活性： 它们可用于气体和液体，温度范围和压力范围广，适用于各种管道尺寸。

量热法测量的局限性是由于传感器附近的外部温度波动或热源造成的，因为量热式流量测量是基于温度变化的。测量大颗粒、磨蚀性物质或高固体含量的介质可能很困难，因为这些介质会损坏传感器表面或影响其传热。

超声波流量测量

超声波流量测量已成为测量液体和气体流量的可靠方法。它能够在不直接接触介质的情况下进行测量，为广泛的应用提供了多功能的解决方案。

超声波流量测量基于高频声波的使用。这种测量技术有两种主要类型：

• 传播时间差法：在这种方法中，在管道外部安装了两个超声波传感器，超声波信号在两个传感器之间双向发送。流速是根据信号向上游或下游传播所需的时间差确定的。流速越高，时间差越大。

• 多普勒法：当流体中含有颗粒或气泡时，使用此方法。传感器将超声波信号发送到介质中，这些信号被颗粒或气泡反射并再次接收。当声波被移动的粒子反射时发生的频移（多普勒效应）是流体速度的量度。

磁感应式流量测量

磁感应流量测量仅适用于导电流体。它基于法拉第电磁感应定律，该定律指出，在通过磁场的导体中感应出电压。在流量测量中，导电流体通过磁场。流动的流体充当导体。垂直于流动方向和磁场，产生一个电压，由测量设备测量。该电压与流体的速度成正比，因此与体积流量成正比。

由于采用非接触式测量，因此不会损害流量，也不会污染介质。这些设备提供高测量精度，并且对介质中的压力和温度波动不敏感。另一方面，必须注意的是，蒸馏水、油、气体或非导电液体的流量不能用这种方法测量。此外，电磁测量设备的购买成本通常很高。

科里奥利质量流量测量

科里奥利质量流量测量是确定气体和液体质量流量的最准确方法之一。科里奥利质量流量计包含一个或多个振动管，介质流经这些振动管。如果没有介质流过管子，它们会以自然共振频率振动。当介质开始流动时，由于科里奥利效应会产生额外的力，从而导致振荡形状发生变化。这种变化与流动介质的质量成正比。测量设备中的传感器和电子元件记录这些变化，并将其转换为表示质量流量的信号。

科里奥利质量流量测量是一种高精度技术，在精度和可靠性至关重要的应用中尤为重要。同时，测量原理成本高，对于腐蚀性或高粘度介质的使用可能有限。

SEIKOM Electronic 的创新解决方案

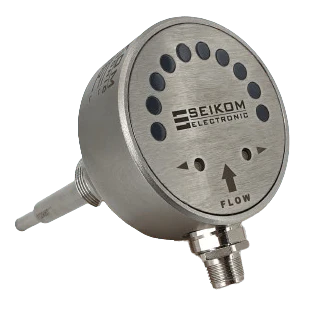

凭借 RLSWR8 体积流量计，SEIKOM Electronic 为量热式体积流量测量提供了成熟的解决方案。RLSWR8 有不同的版本，因此可以更好地适应不同的工业应用。标准版本适用于高达 80°C 的介质，而专门开发的版本允许测量高达 350°C 的介质。
